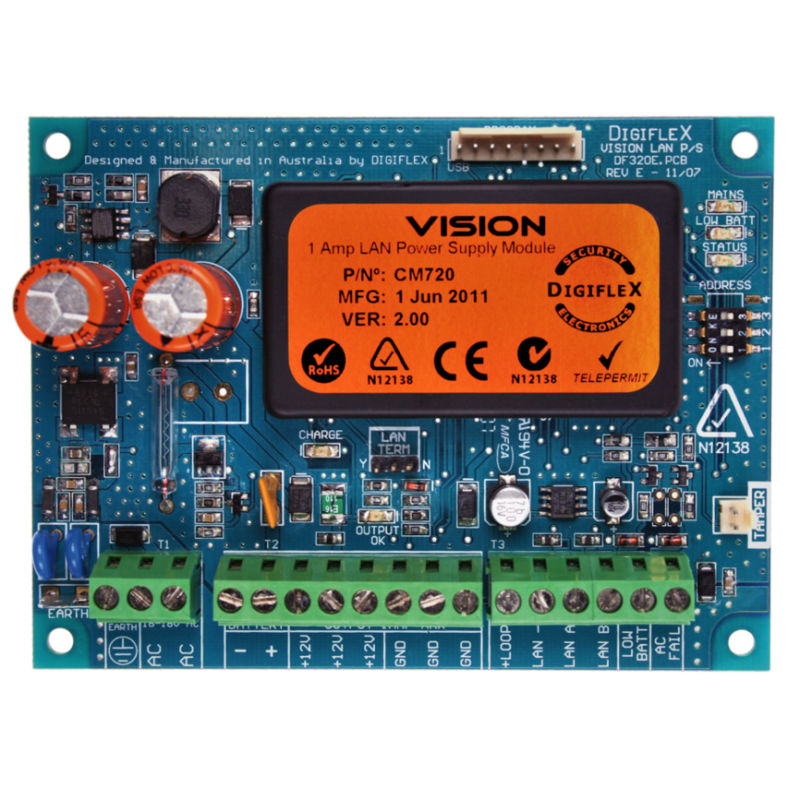

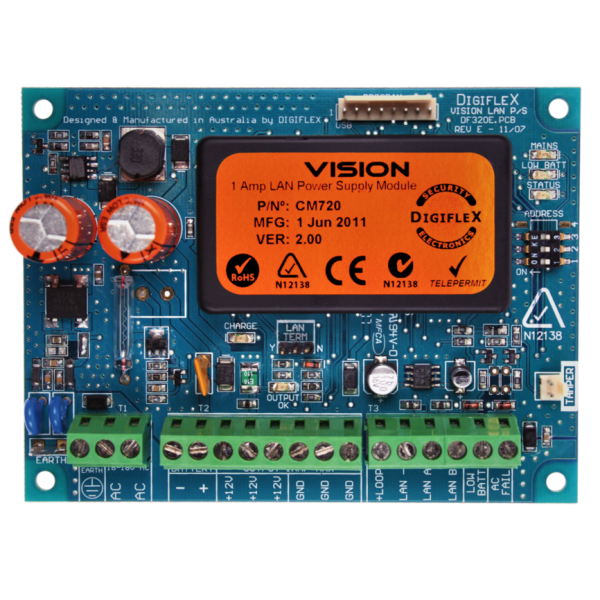

CM-720 Πλακέτα Επέκτασης Τροφοδοσίας 1A

CM720 - Επέκταση Τροφοδοσίας 1 A (RS485)

• Σύνδεση στο Bus του Πίνακα με μέγιστη απόσταση 300 μ. με απλό καλώδιο ή 1200μ με Belden 8723

• Πλήρως επιβλεπόμενη από την Κεντρική Μονάδα

• 1A πρόσθετη πραγματική τροφοδοσία για περιφερειακές συσκευές (Ανιχνευτές , Επεκτάσεις, Πληκτρολόγια)

• 2 Ψηφιακές Έξοδοι O.C. για ένδειξη χαμηλής Μπαταρίας και Απώλειας AC

• Υψηλή αντικεραυνική προστασία

• Υποδοχές για Πληκτρολόγιο Service και σύνδεση Tamper

• Απαιτείται ξεχωριστός Μ/Σ, Μπαταρία και Κουτί για την εγκατάσταση

• Συμβατό με τους Πίνακες Vision-X & Vision-XIP (έως 8 πλακέτες), Vision-ICON (1 πλακέτα)

* Δυνατότητα χρήσης ως stand-alone τροφοδοτικού 1A. To LED Status θα παραμένει σταθερά αναμμένο, το tamper θα λειτουργεί κανονικά και το Test Μπαταρίας θα γίνεται κάθε 4 ώρες. Η καλωδίωση LAN δεν συνδέεται.

* +Loop υποδοχή κλέμας χρησιμοποιείται για τερματισμό καλωδίωσης, ΔΕΝ παρέχει τάση

Μοντέλο	CM720 - 1 Amp 13.8 VDC Επέκταση Τροφοδοσίας (RS485)
Τάση Εισόδου (Κύρια πηγή)	16-18V AC 50-60Hz 24VA Εξωτερική Πηγή Τροφοδοσίας ή 22--240V AC to 18V AC 50-60Hz - 24VA Μετασχηματιστής
Μπαταρία Stand-By (Δευτερεύουσα πηγή)	12 VDC - 7.2 Ah επαναφορτιζόμενη μπαταρία Panasonic LC-P127R2P ή παρόμοιων χαρακτηριστικών. Προστατευτική ασφάλεια # 3 Amps
Τάση Εξόδου	13.8V DC @ 1 Amp. Διακύμανση 100 m V @ Πλήρες φορτίο
Επίβλεψη Μπαταρίας	11.5 V DC Ένδειξη Χαμηλής Μπαταρίας σε Πληκτρολόγια, αποστολή αναφοράς χαμηλής Μπαταρίας (εφόσον έχει προγραμματιστεί) 10.0 V DC Τερματισμός εφόσον η τάση πέσει κάτω από 9 V DC 13.0 V DC Αποκατάσταση ένδειξης Χαμηλής Μπαταρίας σε Πληκτρολόγια, αποστολή αναφοράς αποκατάστασης μπαταρίας (εφόσον έχει προγραμματιστεί)

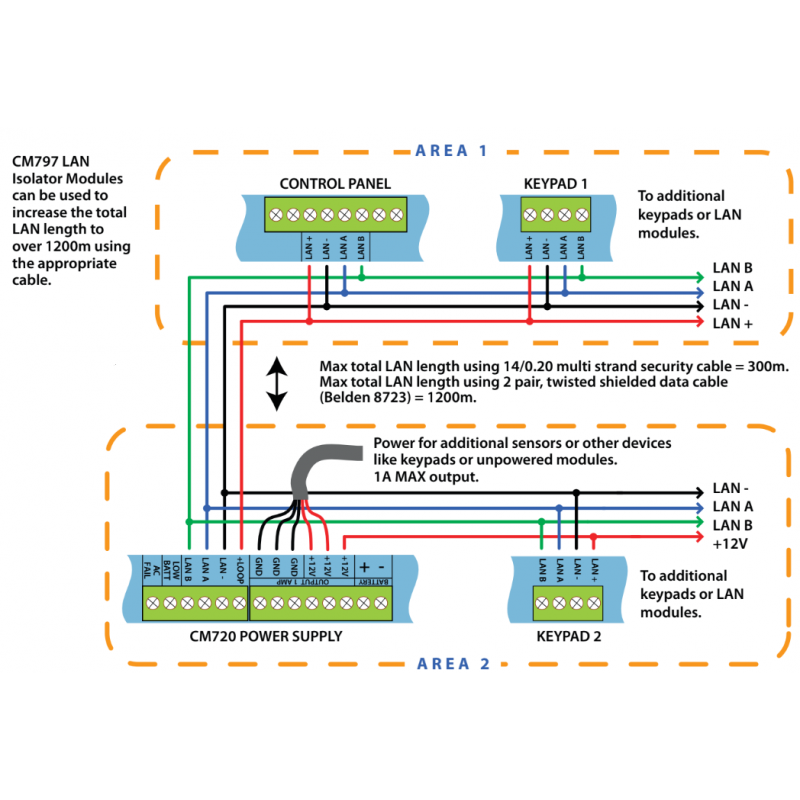

Μέγιστη Απόσταση Σύνδεσης (RS485 LAN)	300 μ. Με χρησιμοποιώντας πολυκλονικό καλώδιο συναγερμού. 1200 μ. Χρησιμοποιώντας θωρακισμένο καλώδιο συνεστραμμένο καλώδιο 2 ζευγών(Belden 8723).
Outputs	3 Έξοδοι με παροχή ρεύματος συνολικά 1 Amp (με προστατευτική ασφάλεια) Αποτυχία AC - 50 m A Max - Βύθιση - 120 m A - Προστασία Υπερφόρτωσης Χαμηλή Μπαταρία - 50 m A Max - Βύθιση - 120 m A - Προστασία Υπερφόρτωσης
Είσοδοι	Ακροδέκτες Tamper
Συνθήκες Λειτουργίας	0^o έως 55^oC (+32 ^o έως +122^oF) με σχετική υγρασία RH 5% έως 85% στους 30^oC (86^oF).
Διαστάσεις	(Π) 115mm, (Υ) 30mm , (Β)86mm
Εγγύηση	3 Έτη από την Ημερομηνία Κατασκευής (Back To Base)
